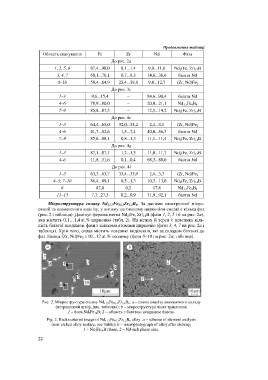

Продовження таблиці
Область сканування Fe Zr Nd Фаза
До рис. 2a
1, 2, 5, 6 87,4...90,0 0,1...1,4 9,9...11,6 Nd 2(Fe, Zr) 14B
3, 4, 7 60,1...76,1 0,7...9,3 14,6...36,6 багата Nd
8–10 50,4...64,9 23,4...39,8 9,8...12,7 (Zr, Nd)Fe 2
До рис. 3c
1–3 9,6...15,4 – 84,6...90,4 багата Nd
4–6 78,9...80,0 – 20,0...21,1 Nd 1,1Fe 4B 4
7–9 85,8...87,5 – 12,5...14,2 Nd 2(Fe, Zr) 14B
До рис. 4e
1–3 64,4...65,0 32,0...33,2 2,4...3,1 (Zr, Nd)Fe 2
4–6 41,7...52,6 1,5...7,4 40,0...56,3 багата Nd
7–9 87,6...88,1 0,8...1,3 11,1...11,4 Nd 2(Fe, Zr) 14B
До рис. 4g
1–3 87,1...87,7 1,2...1,3 11,0...11,7 Nd 2(Fe, Zr) 14B
4–6 11,8...31,6 0,1...0,4 68,3...88,0 багата Nd
До рис. 4i
1–3 63,3...63,7 33,4...33,9 2,4...3,3 (Zr, Nd)Fe 2
4–5; 7–10 86,4...89,1 0,5...1,3 10,3...13,0 Nd 2(Fe, Zr) 14B
6 82,0 0,2 17,8 Nd 1,1Fe 4B 4
11–13 7,7...27,3 0,2...0,9 71,9...92,1 багата Nd
Мікроструктура сплаву Nd 11,7Fe 81,1Zr 1,2B 6. За даними електронної мікро-
скопії та елементного аналізу, у литому легованому цирконієм сплаві є кілька фаз
(рис. 2 i таблиця). Домінує феромагнетна Nd 2(Fe, Zr) 14B (фази 1, 2, 5 і 6 на рис. 2а),
яка містить 0,1…1,4 at.% цирконію (табл. 2). На межах її зерен є невелика кіль-
кість багатої неодимом фази з кількома атомами цирконію (фази 3, 4, 7 на рис. 2а i
таблиця). Крім того, сплав містить невеликі виділення, які за складом близькі до
фаз Лавеса (Zr, Nd)Fe 2 з 10...12 at.% неодиму (фази 8–10 на рис. 2а; таблиця).

Рис. 2. Мікроструктура сплаву Nd 11,7 Fe 81,1 Zr 1,2 B 6 : а – схема аналізу елементного складу
(нетравлений шліф, див. таблицю); b – мікроструктура після травлення;
1 – фаза Nd 2 Fe 14 B; 2 – область з багатою неодимом фазою.
Fig. 2. Backscattered image of Nd 11.7 Fe 81.1 Zr 1.2 B 6 alloy: a – scheme of element analysis
(non-etched alloy surface, see Table); b – microphotograph of alloy after etching;
1 – Nd 2 Fe 14 B phase; 2 – Nd-rich phase area.
