За результатами випроб проаналізували руйнування неорганічного силікат-
ного скла С52-1. Визначали КІН K І, K ІІ та еквівалентні КІН K 0. Для точнішої
оцінки граничного стану матеріалів застосували критерій ТДП, який ґрунтується
на рівняннях Максвелла та Неймана. Вираз для еквівалентного напруження s 0 за
цим критерієм такий [5]:
/
s = (C C ) s + s + s, (1)
0 1 2 1 2 3
де С 1, С 2 – оптико-механічні константи матеріалу, які визначають з тарувальних
експериментів; s 1, s 2, s 3 – головні напруження.
Вираз для КІН K 0 за критерієм ТДП має вигляд
K = A K× + (2)
B K× .
0 I II
Для скла С52-1 значення констант С 1, С 2 досить близькі, тому у виразі (2)
приймаємо параметри А і В рівними. Звідси
(K
K = A × K + ) (3)
0 I II
(для електровакуумного скла С52-1 А = 0,806).

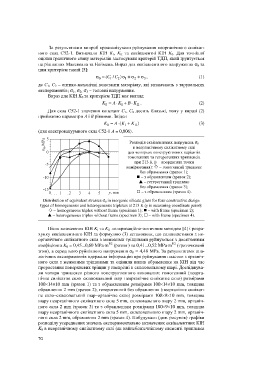

Розподіл еквівалентних напружень s 0
в неорганічному силікатному склі
для чотирьох конструктивних варіантів
гомогенних та гетерогенних триплексів
при 213 K (у – координата точки
вимірювання): – гомогенний триплекс
без обрамлення (зразок 1);
– з обрамленням (зразок 2);
– гетерогенний триплекс
без обрамлення (зразок 3);
– з обрамленням (зразок 4).

Distribution of equivalent stresses s 0 in inorganic silicate glass for four constructive design
types of homogeneous and heterogeneous triplexes at 213 K (y is measuring coordinate point):
– homogeneous triplex without frame (specimen 1); – with frame (specimen 2);
– heterogeneous triplex without frame (specimen 3); – with frame (specimen 4).

Після визначення КІН K І та K ІІ поляризаційно-оптичним методом [4] і розра-
хунку еквівалентного КІН за формулою (3) встановили, що склопластинки з не-
органічного силікатного скла з межовими тріщинами руйнуються з досягненням
1/2 1/2
коефіцієнта K 0 = 0,45...0,60 МPа×m (розтяг) та 0,41...0,52 МPа×m (триточковий
згин), а середнього руйнівного напруження s 0 = 4,48 МРа. За результатами ана-
логічних експериментів одержали інформацію про руйнування пластин з органіч-
ного скла з межовими тріщинами та оцінили вплив обрамлення на КІН під час
проростання поверхневих тріщин у наскрізні в склеювальному шарі. Досліджува-
ли чотири триплекси різного конструктивного виконання: гомогенний (неорга-
нічне силікатне скло–склеювальний шар–неорганічне силікатне скло) розмірами
100´14´10 mm (зразок 1) та з обрамленням розмірами 100´14´10 mm, товщина
обрамлення 2 mm (зразок 2); гетерогенний без обрамлення (неорганічне силікат-
не скло–склеювальний шар–органічне скло) розмірами 100´9´10 mm, товщина
шару неорганічного силікатного скла 5 mm, склеювального шару 2 mm, органіч-
ного скла 2 mm (зразок 3) та з обрамленням розмірами 100´9´10 mm, товщина
шару неорганічного силікатного скла 5 mm, склеювального шару 2 mm, органіч-
ного скла 2 mm, обрамлення 2 mm (зразок 4). Побудували (див. рисунок) графіки
розподілу усереднених значень експериментально визначених еквівалентних КІН
K 0 в неорганічному силікатному склі (як найнебезпечнішому елементі триплекса

70
