Page 97 - Zmist-n3-2015-new

Кинетике коэффициента трения азотированных образцов в паре со сталью в
изотоническом 0,9% NaCl свойственны периодические регулярные осцилляции
на начальных стадиях исследований (рис. 3a). Причем его значения для стали
при трении по азотированной поверхности, полученной в разреженном динами-
ческом потоке азота, ниже, чем по поверхности, сформированной азотированием
в азоте атмосферного давления. Таким образом, лучшие триботехнические харак-
теристики соответствуют поверхности с более низким упрочнением при лучшем
ее качестве (табл. 1 и 3).

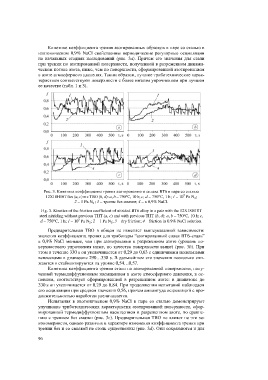

Рис. 3. Кинетика коэффициента трения азотированного сплава ВТ6 в паре со сталью
5
12Х18Н10Т без (a, c) и с ТВО (b, d): a, b – 750°С, 10 h; c, d – 750°С, 1 h; 1 – 10 Pa N 2 ;
2 – 1 Pa N 2 ; 3 – трение без смазки; 4 – в 0,9% NaCl.
Fig. 3. Kinetics of the friction coefficient of nitrided ВТ6 alloy in a pair with the 12Х18Н10Т
steel nitriding without previous THT (a, c) and with previous THT (b, d): a, b – 750°C, 10 h; c,
5
d – 750°C, 1 h; 1 – 10 Pa N 2 ; 2 – 1 Pa N 2 ; 3 – dry friction; 4 – friction in 0.9% NaCl solution.
Предварительная ТВО в общем не изменяет вышеуказанной зависимости:
значения коэффициента трения для трибопары “азотированный сплав ВТ6–сталь”
в 0,9% NaCl меньше, чем при азотировании в разреженном азоте (уровень по-
верхностного упрочнения ниже, но качество поверхности выше) (рис. 3b). При
этом в течение 330 s он увеличивается от 0,29 до 0,63 с единичными несильными
всплесками в диапазоне 290…330 s. В дальнейшем его значения несколько сни-
жаются и стабилизируются на уровне 0,54…0,57.
Кинетика коэффициента трения стали по азотированной поверхности, полу-
ченной термодиффузионным насыщением в азоте атмосферного давления, в ос-
новном, соответствует сформированной в разреженном азоте: в диапазоне до
330 s он увеличивается от 0,29 до 0,84. При продолжении испытаний наблюдаем
его осцилляции при среднем значении 0,56, причем амплитуда осцилляций с про-
должительностью наработки увеличивается.
Испытания в изотоническом 0,9% NaCl в паре со сталью демонстрируют
улучшение триботехнических характеристик азотированной поверхности, сфор-
мированной термодиффузионным насыщением в разреженном азоте, по сравне-
нию с трением без смазки (рис. 3c). Предварительная ТВО не влияет на эти за-
кономерности, однако различия в характере изменения коэффициента трения при
трении без и со смазкой не столь существенны (рис. 3d). Они сохраняются и для

96
