Page 105 - Zmist-n4-2015

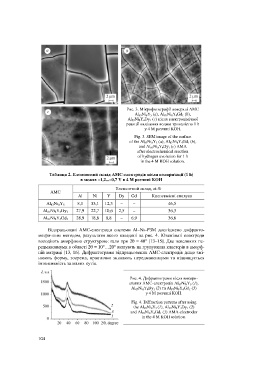

Рис. 3. Мікрофотографії поверхні АМС
Al 87 Ni 8 Y 5 (a), Al 87 Ni 8 Y 4 Gd 1 (b),
Al 87 Ni 8 Y 4 Dy 1 (c) після електрохімічної
реакції виділення водню тривалістю 1 h
у 4 М розчині KOH.
Fig. 3. SEM image of the surface
of the Al 87 Ni 8 Y 5 (a), Al 87 Ni 8 Y 4 Gd 1 (b),
and Al 87 Ni 8 Y 4 Dy 1 (c) AMA
after electrochemical reaction
of hydrogen evolution for 1 h
in the 4 M KOH solution.

Таблиця 2. Елементний склад АМС-електродів після поляризації (1 h)
в межах –1,2...–0,7 V в 4 М розчині KОН

Елементний склад, аt.%
АМС
Al Ni Y Dy Gd Кисневмісні сполуки
Al 87 Ni 8 Y 5 8,1 33,1 12,3 – – 46,5
Al 87 Ni 8 Y 4 Dy 1 27,9 22,7 10,6 2,5 – 36,3
Al 87 Ni 8 Y 4 Gd 1 28,9 18,8 8,8 – 6,9 36,6

Відпрацьовані АМС-електроди системи Al–Ni–РЗМ досліджено дифракто-
метричним методом, результати якого наведені на рис. 4. Ювенільні електроди
володіють аморфною структурою: гало при 2q = 40° [13–15]. Два невеликих пе-
редмаксимуми в області 2q = 10°…20° вказують на групування кластерів в аморф-
ній матриці [13, 16]. Дифрактограми відпрацьованих АМС-електродів дещо змі-
нюють форму, зокрема, практично зникають передмаксимуми та підвищується
інтенсивність за малих кутів.

Рис. 4. Дифрактограми після викори-
стання АМС-електродів Al 87 Ni 8 Y 5 (1),
Al 87 Ni 8 Y 4 Dy 1 (2) та Al 87 Ni 8 Y 4 Gd 1 (3)
у 4 М розчині KOH.
Fig. 4. Diffraction patterns after using
the Al 87 Ni 8 Y 5 (1), Al 87 Ni 8 Y 4 Dy 1 (2)
and Al 87 Ni 8 Y 4 Gd 1 (3) AMA-electrodes
in the 4 M KOH solution.

104
