Page 14 - Zmist-n4-2015
P. 14
чено суттєву довговічність таких батарей, комерційно вже впроваджених фірмою
Sanyo (Японія).

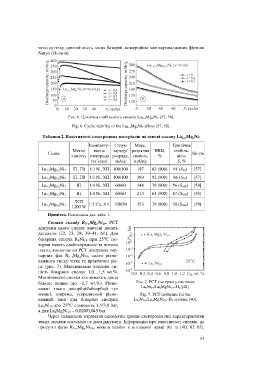

Рис. 6. Циклічна стабільність сплавів La 2–x Mg x Ni 7 [57, 58].
Fig. 6. Cyclic stability of the La 2–x Mg x Ni 7 alloys [57, 58].
Таблиця 2. Властивості електродних матеріалів на основі сплаву La 2–x Mg x Ni 7
Компакту- Струм Макс. Циклічна
Метод вання заряду/ розрядна HRD, стабіль-
Сплав Літ-ра
синтезу електрода розряду, ємність, % ність
(зв’язка) mА/g mАh/g S, %
La 1,7 Mg 0,3 Ni 7 ІП, ГВ 1:3 Ni, ХП 100/100 197 82 (900) 91 (S 70 ) [57]
ІП, ГВ 1:3 Ni, ХП 100/100 389 92 (900) [57]
La 1,5 Mg 0,5 Ni 7 86 (S 70 )
ІП 1:4 Ni, ХП 60/60 344 78 (900) 56 (S 100 ) [58]
La 1,5 Mg 0,5 Ni 7
La 1,7 Mg 0,3 Ni 7 ІП 1:4 Ni, ХП 60/60 213 61 (900) 67 (S 100 ) [58]
ЛСП
La 1,4 Mg 0,6 Ni 7 1:2 Cu, ХП 100/50 353 79 (800) 58 (S 100 ) [59]
1200 W
Примітка. Позначення див. табл. 1.
Сплави складу R 5–xMg xNi 19. PCT
діаграми цього сплаву вивчені досить
детально [22, 23, 28, 39–41, 61]. Для
бінарних сполук R 5Ni 19 при 25°C ізо-
терми мають слабовиражене та похиле
плато, водночас на PCT діаграмах тер-
нарних фаз R 5–xMg xNi 19 плато рівно-
важного тиску чітке та практично рів-
не (рис. 7). Максимальна воднева єм-
ність бінарних сполук 1,0…1,5 wt.%.
Магнієвмісні сплави поглинають дещо
більше водню (до ~1,7 wt.%). Рівно- Рис. 7. PCT ізотерми у системах
важні тиски десорбції/абсорбції тут La 5 Ni 19 /La 4 MgNi 19 –H 2 [40].
менші, зокрема, усереднений рівно- Fig. 7. PCT isotherms for the
важний тиск для бінарної сполуки La 5 Ni 19 /La 4 MgNi 19 –H 2 systems [40].
La 5Ni 19 при 25°C становить 1,5/3,9 bar,
а для La 4MgNi 19 – 0,020/0,045 bar.
Через складність отримати однофазні зразки електрохімічні характеристики
таких сплавів системно не досліджували. Інформацію про властивості сплавів, де
присутні фази R 5–xMg xNi 19, можна знайти в оглядовій праці [6] та [40, 62–65].
13
