Page 106 - 07
P. 106

Вивчали також сталі 17ГС та 09Г2С, з яких зазвичай виробляють вітчизняні
                  морські портальні крани, у вихідному стані та після циклічного напрацювання у
                  лабораторних умовах для моделювання деградації механічних властивостей. Бал-
                  кові зразки перерізом 10×10 mm та довжиною 165 mm циклували розтягуванням
                  з частотою 10 Hz та асиметрією циклу 0,1 до руйнування на установці УММ-1 зі
                  жорсткою схемою навантаження. З них виготовляли зразки для ЕХ випробувань
                  та зразки Шарпі для експериментів на ударну в’язкість.
                      ЕХ характеристики сталей (стаціонарний потенціал E st, густину струму корозії
                  i corr, константи Тафеля анодної b a та катодної b c реакцій) визначали за поляризацій-
                  ними потенціодинамічними кривими, знятими на потенціостаті IPC-Pro за швид-
                  кості розгортки потенціалу 1 mV/s. Використовували стандартну триелектродну тер-
                  мостатовану ЕХ комірку з насиченим хлоридсрібним електродом порівняння та
                  допоміжним платиновим. За корозивне середовище слугували розчини 0,3% NaCl
                  з рН 6,5 та підкислений HCl до рН 2 за природної аерації. Температура середови-
                  ща 289±1 K. Поляризаційний опір R p розраховували графо-аналітичним методом
                  за  рівнянням  Стерна–Ґірі  [13]:  DЕ/Dі = R p = K/i corr,  де  K = b a·b c  /  [2,3·(b a  +  b c)]  –
                  константа. Ударну в’язкість KСV сталей визначали на зразках Шарпі з V-подіб-
                  ним концентратором.
                      Результати та їх обговорення. Вплив тривалої експлуатації на ЕХ харак-
                  теристики досліджуваних сталей. Виявили, що сталі St38b-2 та Ст3сп короду-
                  ють в активному стані (рис. 1). Після експлуатації вони мають нижчий опір коро-
                  зії, ніж неексплуатовані: від’ємніше значення Е st та вищі густини i corr (табл. 1).
                  Анодні та катодні реакції на деградованих сталях інтенсивніші, ніж на сталі Ст3сп.

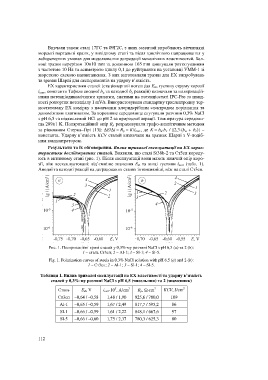

                       Рис. 1. Поляризаційні криві сталей у 0,3%-му розчині NaCl з рН 6,5 (a) та 2 (b):
                                      1 – сталь Ст3сп; 2 – Al-1; 3 – Sl-1; 4 – Sl-5.
                       Fig. 1. Polarization curves of steels in 0.3% NaCl solution with pH 6.5 (a) and 2 (b):
                                        1 – Ст3сп; 2 – Al-1; 3 – Sl-1; 4 – Sl-5.

                   Таблиця 1. Вплив тривалої експлуатації на ЕХ властивості та ударну в’язкість
                        сталей у 0,3%-му розчині NaCl з рН 6,5 (чисельник) та 2 (знаменник)

                                                                                  2
                                                          2
                                                    5
                                                                      2
                           Сталь     Е st, V   i corr×10 , А/cm    R p, W×cm    KСV, J/сm
                           Ст3сп  –0,64 / –0,58   1,48 / 1,90   925,6 / 780,0   109
                            Al-1   –0,65 / –0,59   1,67 / 2,49   817,7 / 595,2   86
                            Sl-1   –0,66 / –0,59   1,61 / 2,22   848,1 / 667,6   97
                            Sl-5   –0,66 / –0,60   1,75 / 2,37   780,3 / 625,3   80



                  112
   101   102   103   104   105   106   107   108   109   110   111
