Page 33 - 07

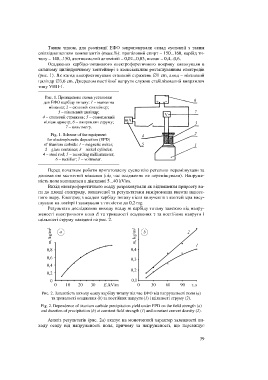

Таким чином, для реалізації ЕФО запропонували склад суспензії з таким
співвідношенням компонентів (mass.%): пропіловий спирт – 150...160, карбід ти-
тану – 140...150, азотнокислий алюміній – 0,02...0,03, шелак – 0,4...0,6.
Осадження карбідо-титанового електрофоретичного покриву виконували в
скляному циліндричному контейнері з коаксіальним розташуванням електродів
(рис. 1). Як катод використовували сталевий стрижень Æ1 cm, анод – нікелевий
циліндр Æ3,6 сm. Джерелом постійної напруги служив стабілізований випрямляч
типу УИП-1.
Рис. 1. Принципова схема установки
для ЕФО карбіду титану: 1 – магнетна
мішалка; 2 – скляний контейнер;
3 – нікелевий циліндр;
4 – сталевий стрижень; 5 – самописний
міліамперметр; 6 – випрямляч струму;
7 – вольтметр.
Fig. 1. Scheme of the equipment
for electrophoretic deposition (EPD)
of titanium carbide: 1 – magnetic mixer;
2 – glass container; 3 – nickel cylinder;
4 – steel rod; 5 – recording milliammeter;
6 – rectifier; 7 – voltmeter.

Перед початком роботи приготовлену суспензію ретельно перемішували за
допомогою магнетної мішалки (під час осадження не перемішували). Напруже-
ність поля коливалася в діапазоні 5...40 kV/m.
Вихід електрофоретичного осаду розраховували як відношення приросту ва-
ги до площі електроду, визначеної за результатами вимірювання висоти нанесе-
ного шару. Електрод з осадом карбіду титану після вилучення з контейнера вису-
шували на повітрі і зважували з точністю до 0,2 mg.
Результати дослідження виходу осаду m карбіду титану залежно від напру-
женості електричного поля Е та тривалості осадження t за постійних напруги і
щільності струму наведені на рис. 2.

Рис. 2. Залежність виходу осаду карбіду титану під час ЕФО від напруженості поля (а)
та тривалості осадження (b) за постійних напруги (1) і щільності струму (2).
Fig. 2. Dependence of titanium carbide precipitation yield under EPD on the field strength (a)
and duration of precipitation (b) at constant field strength (1) and constant current density (2).
Аналіз результатів (рис. 2а) вказує на монотонний характер залежності ви-
ходу осаду від напруженості поля, причому за напруженості, що перевищує

39
