Page 94 - Zmist-n4-2015

6. За критерії достовірності отриманих значень K IC приймають величину під-
ростання тріщини за статичного навантаження до P Q та відносне звуження зразка.
Приріст тріщини ∆l повинен бути не меншим половини протяжності пластичної
зони у її вершині та становити понад 2% від вихідної довжини тріщини, розмір
якої лежить у діапазоні 0,45 ≤ 1/w ≤ 0,55, де w – відстань від осей навантаження
до торця зразка. Максимальне відносне залишкове звуження зразка в зоні руйну-
вання φ с = t – t c/t ·100% повинно не перевищувати 1,5%.
Оскільки наведені умови не виконувалися для зразків складнолегованих ні-
келевих сплавів товщиною 20 mm, в’язкість руйнування сплавів визначали мето-
дом J-інтеграла.

Таблиця 2. Режими термічної обробки, розміри зерен та вміст інтерметалідних
фаз у модифікаціях сплаву
№ Розмір
моди- Сплав Режим термообробки зерна, γ'+γ'',
mass.%
фікації mm
ЕК-62ВІ Гартування 1253 K, 1 h, повітря. Старіння
1 75 17,3
(ХС І) 1003 K, 15 h, 923 K, 10 h, повітря (ТО І).
ЕК-62ВІ Гартування 1253 K, 1 h, у воду.
2 115 15,1
(ХС ІІ) Старіння 1003 K, 30 h, повітря (ТО ІІ).
Гартування 1253 K, 1 h, у воду.
ЕК-62ВІ
3 Старіння 1003 K, 15 h, охолодження 70 16,8
(ХС ІІІ)
в печі до 923 K, 923 K, 10 h, повітря (ТО ІІІ).
Гартування 1253 K, 1 h, повітря.
ЕК-62ВД
4 Старіння 1003 K, 15 h, охолодження в печі 90 17,1
(ХС ІV)
до 923 K, 923 K, 10 h, повітря (ТО ІV).
ЕК-62ВІ Гартування 1203 K, 1 h, повітря. Старіння
5 55 16,9
(ХС V) 1003 K, 15 h, 923 K, 10 h, повітря (ТО V).

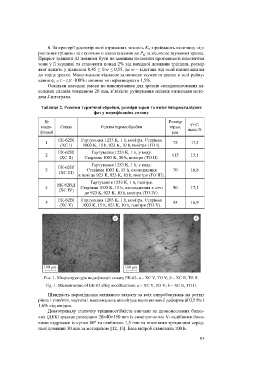

Рис. 1. Мікроструктура модифікацій сплаву ЕК-62: а – ХС V, ТО V; b – ХС ІІ, ТО ІІ.

Fig. 1. Microstructure of EK-62 alloy modifications: a – ХС V, ТО V; b – ХС ІІ, ТО ІІ.
Швидкість переміщення активного захвату за всіх випробовувань на розтяг
рівна 1 mm/min, частота і максимальна амплітуда малоциклової деформації 0,5 Hz і
1,6% відповідно.
Довготривалу статичну тріщиностійкість вивчали на двоконсольних балко-
вих (ДКБ) зразках розмірами 20´40´150 mm із симетричними V-подібними боко-
вими надрізами із кутом 60° та глибиною 1,5 mm та втомними тріщинами серед-
ньої довжини 30 mm за методикою [12, 13]. База випроб становила 100 h.

93
