казує структурний аналіз, значні зміни у структурі наплавленого шару викликає
                  механічна вібрація вже за амплітуди коливання 0,07 mm.

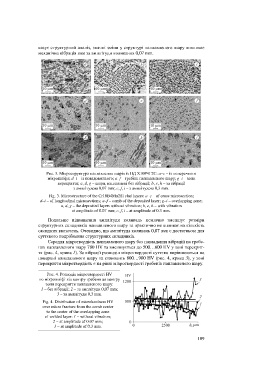

                      Рис. 3. Мікроструктура наплавлених шарів із ПД Х10Р4Г2С: a–c – із поперечного
                      мікрошліфа; d–i – із повздовжнього; a–f – гребінь наплавленого шару; g–i – зона
                           перекриття; a, d, g – шари, наплавлені без вібрації; b, e, h – за вібрації
                                  з амплітудою 0,07 mm; c, f, i – з амплітудою 0,3 mm.
                       Fig. 3. Microstructure of the Cr10B4Mn2Si clad layers: a–c – of cross microsection;
                   d–i – of longitudinal microsections; a–f – comb of the deposited layer; g–i – overlapping zone;
                            a, d, g – the deposited layers without vibration; b, e, h – with vibration
                                 at amplitude of 0.07 mm; c, f, i – at amplitude of 0.3 mm.
                      Подальше  підвищення  амплітуди  коливань  незначно  зменшує  розміри
                  структурних складників наплавленого шару та практично не впливає на кількість
                  оксидних включень. Очевидно, що амплітуда коливань 0,07 mm є достатньою для
                  суттєвого подрібнення структурних складників.
                      Середня мікротвердість наплавленого шару без накладання вібрацій на гребе-
                  нях наплавленого шару 780 HV та зменшується до 500…600 HV у зоні перекрит-
                  тя (рис. 4, крива 1). За вібрації розподіл мікротвердості суттєво вирівнюються на
                  поверхні наплавленого шару та становить 800…900 HV (рис. 4, крива 3), у зоні
                  перекриття мікротвердість є на рівні мікротвердості гребенів наплавленого шару.


                      Рис. 4. Розподіл мікротвердості HV
                  по мікрошліфі від центру гребеня до центру
                     зони перекриття наплавленого шару:
                   1 – без вібрації; 2 – за амплітуди 0,07 mm;
                          3 – за амплітуди 0,3 mm.
                    Fig. 4. Distribution of microhardness HV
                    over micro fracture from the comb center
                      to the center of the overlapping zone
                     of welded layer: 1 – without vibration;
                         2 – at amplitude of 0.07 mm;
                         3 – at amplitude of 0.3 mm.
