Page 88 - Zmist-n3-2015-new

Встановлено зростання теплотривкості за Віка після введення полістироль-
ного модифікатора всіх композицій незалежно від природи пластифікатора та
полістирольного модифікатора. Зокрема, найсуттєвіше підвищується теплотрив-
кість композицій, модифікованих УПС та ПС на основі ДБФ. Зауважимо, що з
введенням Ba- та Zn-вмісного ПСК поверхнева твердість зростає на »30 MPa, а
пружність – на »20%, що, очевидно, спричинено завершенням структуроутворен-
ня, щільнішим пакуванням макромолекул та заповненням мікропорожнин. Зміна
морфології ПВХ пластикатів під впливом ПС модифікаторів та ПСК, імовірно,
впливатиме на термостабільність матеріалів, яку оцінювали за результатами де-
риватографічних досліджень (рис. 3).

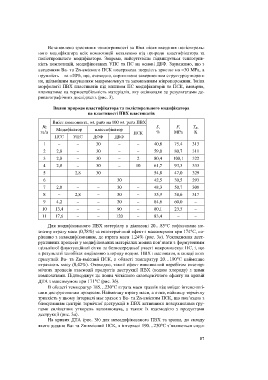

Вплив природи пластифікатора та полістирольного модифікатора
на властивості ПВХ пластикатів
Вміст компонента, wt. parts на 100 wt. parts ПВХ
№ S, F, Т В ,
Модифікатор пластифікатор
за/п ПСК % MPa K
ПСС УПС ДОФ ДБФ
1 – – 30 – – 40,8 75,4 313
2 2,8 – 30 – – 59,0 80,7 311
3 2,8 – 30 – 2 80,4 108,1 322
4 2,8 – 30 – 10 61,7 93,3 333
5 – 2,8 30 – – 54,8 47,0 329
6 – – – 30 – 42,5 30,5 293
7 2,8 – – 30 – 48,3 50,7 308
8 – 2,8 – 30 – 35,9 58,6 317
9 4,2 – – 30 – 84,6 60,0 –
10 13,4 – – 90 – 80,1 23,5 –
11 17,6 – – 120 – 83,4 – –

Для модифікованого ПВХ матеріалу в діапазоні 20…85°С зафіксовано не-
значну втрату маси (0,78%) та екзотермічний ефект з максимумом при 174°С, по-
рівняно з немодифікованим, де втрата маси 1,24% (рис. 3а). Ускладнення дест-
руктивних процесів у модифікованих матеріалах можна пов’язати з формуванням
щільнішої флуктуаційної сітки за безпосередньої участі макромолекул ПС, і, що
в результаті запобігає виділенню хлориду водню. ПВХ пластикати, в складі яких
присутній Ba- та Zn-вмісний ПСК, в області температур 20…190°С найменше
втрачають масу (0,42%). Очевидно, такий ефект викликаний перебігом екзотер-
мічних процесів взаємодії продуктів деструкції ПВХ (водню хлориду) з цими
композитами. Підтверджує це поява чіткішого екзотермічного ефекту на кривій
ДТА з максимумом при 171°С (рис. 3b).
В області температур 185…230°С втрата маси зразків відповідає інтенсивні-
шим деструктивним процесам. Найменшу втрату маси, а отже, найвищу термічну
тривкість у цьому інтервалі має зразок з Ba- та Zn-вмісним ПСК, що пов’язано з
блокуванням центрів термічної деструкції в ПВХ активними поверхневими гру-
пами силікатних утворень наповнювача, а також їх взаємодією з продуктами
деструкції (рис. 3а).
На кривих ДТА (рис. 3b) для немодифікованого ПВХ та зразка, до складу
якого додано Ba- та Zn-вмісний ПСК, в інтервалі 190…230°С з’являються ендо-

87
