Page 87 - Zmist-n3-2015-new
P. 87

значення ∆b зростає, що свідчить про деяке поліпшення термодинамічної суміснос-
                  ті ПВХ і модифікатора.
                      Слід  зауважити,  що  морфологія  ПВХ  матеріалів,  яку  визначає  сумісність
                  компонентів, залежить від природи полімерного модифікатора та пластифікато-
                  ра,  їх  вмісту  й  технологічних  параметрів  переробки  [10].  Результати  сканівної
                  електронної мікроскопії виявили, що природа полімерного модифікатора впливає
                  на морфологічні особливості ПВХ пластикатів (рис. 2).

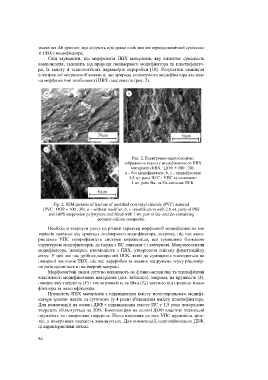

                                                            Рис. 2. Електронно-мікроскопічні
                                                        зображення відколу модифікованого ПВХ
                                                           матеріалу (ПВХ : ДОФ = 100 : 30):
                                                        a – без модифікатора; b, с – модифіковані
                                                          2,8 wt. parts ПСС і УПС та наповнені
                                                           1 wt. parts Ba- та Zn-вмісним ПСК.



                         Fig. 2. SEM pictures of fracture of modified polyvinyl chloride (PVC) material
                    (PVC : DOP = 100 : 30). a – without modifier; b, с –modification with 2.8 wt. parts of PSS
                       and HIPS suspension polystyrene and filled with 1 wt. part of Ba- and Zn-containing
                                            polymer-silicate composite.

                      Необхідно звернути увагу на різний характер морфології модифікованих ма-
                  теріалів залежно від природи полімерного модифікатора, зокрема, під час вико-
                  ристання  УПС  гетерофазність  системи  вираженіша,  що  зумовлено  блоковою
                  структурою модифікаторів, де поряд з ПС ланками є і каучукові. Макромолекули
                  модифікатора,  імовірно, взаємодіють  з ПВХ,  утворюючи  спільну  флуктуаційну
                  сітку. У цей же час дрібнодисперсний ПСК, який до суміщення знаходиться на
                  поверхні частинок ПВХ, під час переробки за певних напружень зсуву рівномір-
                  но розподіляється в полімерній матриці.
                      Морфологічні зміни суттєво впливають на фізико-механічні та теплофізичні
                  властивості модифікованих матеріалів (див. таблицю), зокрема, на пружність (S),
                  поверхневу твердість (F) і теплотривкість за Віка (Т В) залежно від природи моди-
                  фікатора та пластифікатора.
                      Пружність ПВХ матеріалів з підвищенням вмісту полістирольного модифі-
                  катора зростає навіть за суттєвого (у 4 рази) збільшення вмісту пластифікатора.
                  Для композицій на основі ДБФ з підвищенням вмісту ПС у 1,5 рази поверхнева
                  твердість збільшується на 20%. Композиціям на основі ДОФ властиві підвищені
                  пружність та поверхнева твердість. Після введення до них УПС пружність зрос-
                  тає, а поверхнева твердість зменшується. Для композицій, пластифікованих ДБФ,
                  ці характеристики низькі.

                  86
   82   83   84   85   86   87   88   89   90   91   92
