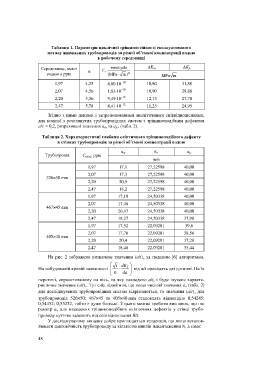

Таблиця 1. Параметри циклічної тріщиностійкості експлуатованого
металу живильних трубопроводів за різної об’ємної концентрації водню
в робочому середовищі
Середовище, вміст , С mm/cycle DK th DK fc
n n
водню в ppm (МPа × m) МPа m
–10
1,97 4,25 4,00×10 10,80 31,88
–10
2,07 4,56 1,83×10 10,90 29,88
–12
2,20 5,56 9,49×10 12,13 27,78
–12
2,47 5,78 8,41×10 11,25 24,95
Згідно з цими даними і запропонованими аналітичними співвідношеннями,
для кожної з розглянутих трубопровідних систем з тріщиноподібним дефектом
a/c = 0,2, розраховані значення a th та a fc, (табл. 2).

Таблиця 2. Характеристичні глибини еліптичного тріщиноподібного дефекту
в стінках трубопроводів за різної об’ємної концентрації водню

a th a a fc
*
Трубопровід C H(n) , ppm
mm
1,97 17,1 27,22598 40,00
2,07 17,3 27,22598 40,00
526×50 mm
2,20 20,5 27,22598 40,00
2,47 18,2 27,22598 40,00
1,97 17,19 24,50338 40,00
2,07 17,46 24,50338 40,00
467×45 mm
2,20 20,43 24,50338 40,00
2,47 18,27 24,50338 37,98
1,97 17,52 22,09281 39,6
2,07 17,76 22,09281 38,56
405×40 mm
2,20 20,4 22,09281 37,28
2,47 18,48 22,09281 35,44

На рис. 2 зображено визначене значення (a/t) за поданим [6] алгоритмом.
*
 t dK 
На побудованій кривій залежності  × I  від a/t проводять дві дотичні. На їх
 
 s da 
перетині, спроектованому на вісь, на яку накладено a/t, і буде шукане характе-
ристичне значення (a/t) . Тут слід відмітити, що якщо числові значення a (табл. 2)
* *
для досліджуваних трубопровідних систем відрізняються, то значення (a/t) для
*
трубопроводів 526´50; 467´45 та 405´40 mm становлять відповідно 0,54245;
0,54452; 0,55232, тобто є дуже близькі. З цього можна зробити висновок, що па-
раметр a для наведених тріщиноподібних еліптичних дефектів у стінці трубо-
*
проводу суттєво залежить від співвідношення R/t.
У досліджуваному випадку добре проглядається тенденція, що якщо встанов-
лювати довговічність трубопроводу за кількістю циклів навантаження N, а саме:
