Page 55 - Zmist-n4-2015

Результаты и их обсуждение. Результаты изучения влияния ванадия на
структуру и фазовый состав эвтектического сплава 47,5Ti–30Zr–22,5Mn приведе-
ны ранее [17].
Исследования эволюции микроструктуры и фазового состава сплавов при
–3
термической обработке свидетельствуют, что отжиг в вакууме 10 Ра при 900°С
приводит к коагуляции структурных составляющих эвтектики. С увеличением
продолжительности изотермической выдержки дисперсность системы вследствие
укрупнения частиц фазовых составляющих и образования более или менее круп-
ных фазовых агрегатов уменьшается (рис. 1).

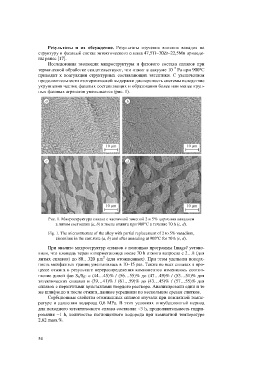

Рис. 1. Микроструктура сплава с частичной заменой 2 и 5% циркония ванадием
в литом состоянии (a, b) и после отжига при 900°С в течение 70 h (c, d).
Fig. 1. The microstructure of the alloy with partial replacement of 2 to 5% vanadium,
zirconium in the cast state (a, b) and after annealing at 900°C for 70 h (c, d).
При анализе микроструктур сплавов с помощью программы ImageJ устано-
вили, что площадь зерен интерметаллида после 70 h отжига возросла с 2…8 (для
2
литых сплавов) до 80…320 mm (для отожженных). При этом удельная поверх-
ность межфазных границ уменьшилась в 10–15 раз. Также во всех сплавах в про-
цессе отжига в результате перераспределения компонентов изменилось соотно-
шение долей фаз S λ/S b : с (44…45)% / (56…55)% до (47…49)% / (53…51)% для
эвтектических сплавов и (39…41)% / (61…59)% до (43…45)% / (57…55)% для
сплавов с первичными кристаллами твердого раствора. Анализировали одни и те
же шлифы до и после отжига, данные усредняли по нескольким срезам слитков.
Сорбционные свойства отожженных сплавов изучали при комнатной темпе-
ратуре и давлении водорода 0,6 МРа. В этих условиях инкубационный период
для исходного эвтектического сплава составлял ~3 h, продолжительность гидри-
рования ~1 h, количество поглощенного водорода при комнатной температуре
2,62 mass.%.

54
