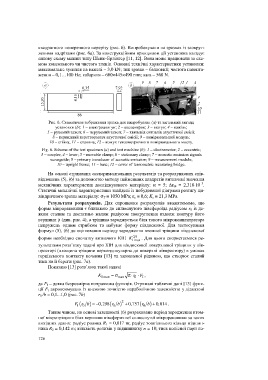

квадратного поперечного перерізу (рис. 6). Випробовували на зразках із заокруг-
                  леними надрізами (рис. 6a). За конструкційним принципом дії установка нагадує
                  силову схему машин типу Шенк–Ерлінгер [11, 12]. Вона може працювати за схе-
                  мою консольного чи чистого згинів. Основні технічні характеристики установки:
                  максимальне зусилля на важелі – 3,0 kN; тип зразка – балковий; частота наванта-
                  ження – 0,1…100 Hz; габарити – 680×445×490 mm; вага – 560 N.











                       Рис. 6. Схематичне зображення зразка для випробувань (а) та загальний вигляд
                          установки (b): 1 – електродвигун; 2 – ексцентрик; 3 – шатун; 4 – важіль;
                      5 – рухомий захоп; 6 – нерухомий захоп; 7 – хвилевід сигналів акустичної емісії;
                        8 – первинний перетворювач акустичної емісії; 9 – вимірювальний модуль;
                       10 – стійка; 11 – станина; 12 – кожух тензометричного вимірювального мосту.
                    Fig. 6. Scheme of the test specimen (a) and test machine (b): 1 – electromotor; 2 – eccentric;
                   3 – coupler; 4 – lever; 5 – movable clamp; 6 – stationary clamp; 7 – acoustic emission signals
                       waveguide; 8 – primary transducer of acoustic emission; 9 – measurement module;
                          10 – upright frame; 11 – base; 12 – cover of tensometric measuring bridge.

                      На основі отриманих експериментальних результатів та розрахункових спів-
                  відношень (5), (6) за допомогою методу найменших квадратів визначені значення
                                                                                          –3
                  механічних  характеристик  досліджуваного  матеріалу:  a  =  5;  De th  =  2,318×10 .
                  Статичні механічні характеристики знайдені із побудованої діаграми розтягу ци-
                  ліндричного зразка матеріалу: s Т = 1050 MPa; e c = 0,6; K c = 21,3 MPa.
                      Результати  розрахунків.  Для  спрощення  розрахунків  вважатимемо,  що
                  форма мікрораковини є близькою до сплюснутого півсфероїда радіусом r 0 із де-
                  яким  сталим  та  достатньо  малим  радіусом  заокруглення  вздовж  контуру  його
                  вершини r (див. рис. 4), а тріщина зароджується біля такого мікроконцентратора
                  напружень  одним  стрибком  та  набуває  форму  півдискової.  Для  застосування
                  формул (5), (6) до оцінювання періоду зародження втомної тріщини півдискової
                                                            ( )r
                  форми необхідно спочатку визначити КІН  K     . Для цього скористаємося ре-
                                                            I max
                  зультатами розв’язку задачі про КІН для півдискової поверхневої тріщини у пів-
                  просторі (площина тріщини перпендикулярна до поверхні півпростору) в умовах
                  герцівського контакту кочення [13] та заповненої рідиною, що створює сталий
                  тиск на її береги (рис. 7a).
                      Показано [13] розв’язок такої задачі

                                             K I max  = s max  p r F×  I ×,
                                                             0
                  де F I – деяка безрозмірна поправкова функція. Отримані табличні дані [13] функ-
                  ції F I апроксимували із високою точністю параболічною залежністю у діапазоні
                  r 0 /b = 0,1...1,0 (рис. 7b)
                                                       2
                                  F r b   ) 0,298 r b= -  ) 0,757 r b+  )0,014+  .
                                   I  ( 0         ( 0          ( 0
                      Таким чином, на основі залежності (6) розраховано період зародження втом-
                  ної мікротріщини біля вершини півсферичної сплюснутої мікрораковини за таких
                  вихідних даних: радіус ролика R 1 = 0,017 m; радіус зовнішнього кільця підшип-
                  ника R 2 = 0,142 m; кількість роликів у підшипнику n = 18; тиск колісної пари ло-

                  126
