Page 50 - 07
P. 50

квазихрупкому механизму с отрывом по плоскости, расположенной по границам
                  a-пластин, ориентированных в одном направлении, что обусловило формирова-
                  ние излома под углом 45° к рабочей части образца (рис. 5а). Изломы образцов,
                  вырезанных из деформированных заготовок, имели “чашечное” строение, свой-
                  ственное отожженному титану и вязкому механизму разрушения (рис. 5b). Излом
                  образцов из спеченных заготовок также был вязкий. В местах скопления пор об-
                  наружены плоские площадки, однако по контуру излома практически отсутство-
                  вала  “чашечка”,  свидетельствующая  о  значительной  пластической  деформации
                  образца  до  момента  разрушения.  Таким  образом,  поры  в  спеченных  образцах
                  ослабляли сечение и одновременно снижали прочность и пластичность (рис. 5c).
                      На  поверхности  разрушения  образцов  после  ВЭ,  независимо  от  исходного
                  структурного состояния, формировалась узкая шейка вблизи плоскости разруше-
                  ния, что подтверждало значительную деформацию материала и вязкое разруше-
                  ние (рис. 5d–f).

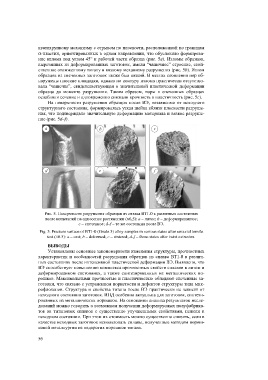

                     Рис. 5. Поверхности разрушения образцов из сплава ВТ1-0 в различных состояниях
                     после испытаний на одноосное растяжении (´6,5): а – литое; b – деформированное;
                                    c – спеченное; d–f – те же состояния после ВЭ.
                   Fig. 5. Fracture surface of BT1-0 (Grade 3) alloy samples in various states after uniaxial tensile
                      test (´6.5): a – cast; b – deformed; c – sintered; d–f – those states after twist extrusion.

                      ВЫВОДЫ
                      Установлены основные закономерности изменения структуры, прочностных
                  характеристик и особенностей разрушения образцов из сплава ВТ1-0 в различ-
                  ных состояниях после интенсивной пластической деформации ВЭ. Выявлено, что
                  ВЭ способствует повышению комплекса прочностных свойств сплавов в литом и
                  деформированном  состояниях,  а  также  синтезированных  из  металлических  по-
                  рошков. Максимальными прочностью и пластичностью обладают спеченные за-
                  готовки, что связано с устранением пористости и дефектов структуры типа мик-
                  рофлокенов. Структура  и свойства  титана после  ВЭ  практически  не  зависят  от
                  исходного состояния заготовок. ИПД особенно актуальна для заготовок, синтези-
                  рованных из металлических порошков. На основании анализа результатов иссле-
                  дований можно говорить о возможном получении деформируемых полуфабрика-
                  тов  из  титановых  сплавов  с  существенно  улучшенными  свойствами,  нежели  в
                  исходном состоянии. При этом их стоимость можно существенно снизить, если в
                  качестве исходных заготовок использовать сплавы, полученные методом порош-
                  ковой металлургии из недорогих порошков титана.

                  56
   45   46   47   48   49   50   51   52   53   54   55
