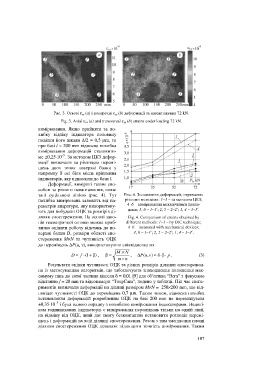

P. 103

Рис. 3. Осьові e xx  (a) і поперечні e yy  (b) деформації за навантаження 72 kN.
                            Fig. 3. Axial e xx  (a) and transversal e yy  (b) strains under loading 72 kN.
                  вимірювання.  Якщо  прийняти  за  по-
                  хибку  відліку  індикатора  половину
                  поділки його шкали ∆/2 = 0,5 mm, то
                  при базі l = 200 mm відносна похибка
                  вимірювання  деформацій  становити-
                            –5
                  ме ±0,25×10 . За методом ЦКЗ дефор-
                  мації  визначали  за  різницею  перемі-
                  щень  двох  точок  поверхні  балки  у
                  напрямку  її  осі  біля  місць  кріплення
                  індикаторів, яку відносили до бази l.
                      Деформації,  виміряні  таким  спо-

                  собом за різного навантаження, пока-
                  зані  суцільною  лінією  (рис.  4).  Тут   Рис. 4. Зіставлення деформацій, отриманих
                  похибка вимірювань залежить від па-    різними методами: 1–3 – за методом ЦКЗ;
                  раметрів апаратури, яку використову-   4–6 – вимірювання механічними прила-
                  ють для побудови ОЦК та розмірів ді-    дами; 3, 6 – 1–1¢; 2, 5 – 2–2¢; 1, 4 – 3–3¢.
                  лянки спостереження. На основі зако-    Fig. 4. Comparison of strains obtained by
                  нів геометричної оптики можна приб-    different methods: 1–3 – by DIC technique;
                  лизно оцінити робочу відстань до по-    4–6 – measured with mechanical devices;
                  верхні  балки D,  розміри  області  спо-  3, 6 – 1–1¢; 2, 5 – 2–2¢; 1, 4 – 3–3¢.
                  стереження  M´N  та  чутливість  ОЦК
                  до переміщень DP(u, v), використовуючи співвідношення
                                                     M ´ N
                                                β
                                 D  » f  × 1 ( +  ) β ,      =  ,     PD ( u, v »δ)  ×β  × p .   (3)
                                                     m´  n
                      Результати оцінки чутливості ОЦК за різних розмірів ділянки спостережен-
                  ня із застосуванням алгоритмів, що забезпечують знаходження положення мак-
                  симуму піка до сотої частини пікселя d = 0,01 [9] для об’єктива “Вега” з фокусною
                  відстанню f = 20 mm та відеокамери “ToupCam”, подано у таблиці. Під час експе-
                  риментів визначали деформації на ділянці розміром M´N =  250´200 mm, що від-
                  повідає чутливості ОЦК до переміщень 0,7 mm. Таким чином, відносна похибка
                  встановлення  деформацій  розробленим  ОЦК  на  базі  200  mm  не  перевищувала
                          –5
                  ±0,35×10  і була одного порядку з похибкою вимірювання індикаторами. Недолі-
                  ком годинникових індикаторів є вимірювання переміщень тільки на одній лінії,
                  на  відміну  від  ОЦК,  який  дає  змогу  безконтактно  встановити  розподіл  перемі-
                  щень і деформацій на всій ділянці спостереження. Разом з тим зменшення площі
                  ділянки спостереження ОЦК дозволяє підвищити точність вимірювання. Таким

                                                                                         107
